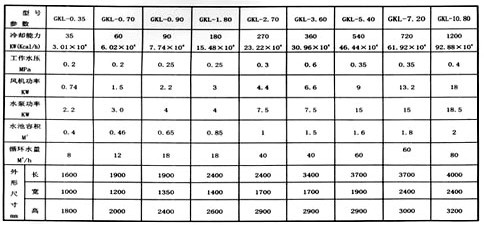

表5   液體介質空冷器性能參數

3.電器設備空氣冷卻器

電器設備在工作中產生大量的熱量，若不及時散掉會嚴重影響設備的使用性能和壽命。目前工業上使用的電器設備，因?yàn)橛脩糇陨淼臈l件各不相同，對冷卻水系統重視不夠，未按規定使用純凈水，而使用井水、河水或自來水，造成冷卻部位結垢，局部溫度升高嚴重影響電器元件的可靠性和使用壽命。研究和實際應用表明，單個半導體元件溫度比正常工作溫度每升高10℃，系統的可靠性將降低50%。因此電子技術的發展需要良好的散熱手段來得保證。

采用空氣冷卻系統具有緊湊性、可靠性、散熱率，不需要維修等特點。傳統的水冷系統，往往配備板式換熱器，二次循環水泵、水池、冷卻塔等設施來冷卻一次純凈水。二次冷卻水消耗量大，板式換熱器換熱表面容易結垢，嚴重地影響換熱能力，清洗時費工費力，重新裝配時容易出現泄漏問題。新型空氣冷卻器只進行一次換熱，傳熱管形成高熱流密度，管外空氣側采用高頻焊接，增大了擴展面積，提高了空氣換熱的能力，純凈水在空冷器傳熱管內流量，通過管外的空氣流把電器設備發生的熱量快速散發到大氣中去，空氣冷卻系統長期運行不結水垢，不被異物堵塞。冬季在北方可以在冷卻水中加入防凍劑，消除了水路被凍裂的隱患。

冷卻水系統配置分水器、回水箱，以保證設備的正常供水和回水。

在夏季環境溫度較高和要求冷卻水溫度降得較低時，在風機和傳熱管束之間增設噴淋裝置，可使傳熱管表面溫度降至濕球溫度，增大溫差傳熱效果。溫度可實現自動控制，滿足不同工藝過程對溫度的要求。

該空氣冷卻器比常規冷卻器具有以下優點：

1．無需水池、冷卻塔，占地面積小。

2．純凈水封閉循環，水質干凈，不結水垢。

3．閉路循環，無雜物進入，不長青苔，不會堵塞管路。

4．體積小，整體性能好，安裝方便。

5．封閉循環，耗水量極少。

6．避免夏季電器設備出現冷凝水，導致設備故障的可能性。

7．冬季在北方地區，循環水路中加入防凍液，避免冷卻水凍結的危險。

8．耗電量較低。

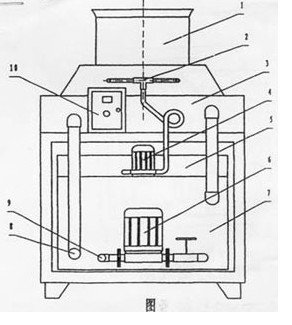

1．軸流風機
2．噴淋管
3．換熱管束
4．噴淋泵
5．接水盤
6．循環泵
7．水箱
8．出水管
9．進水管
10．控制
